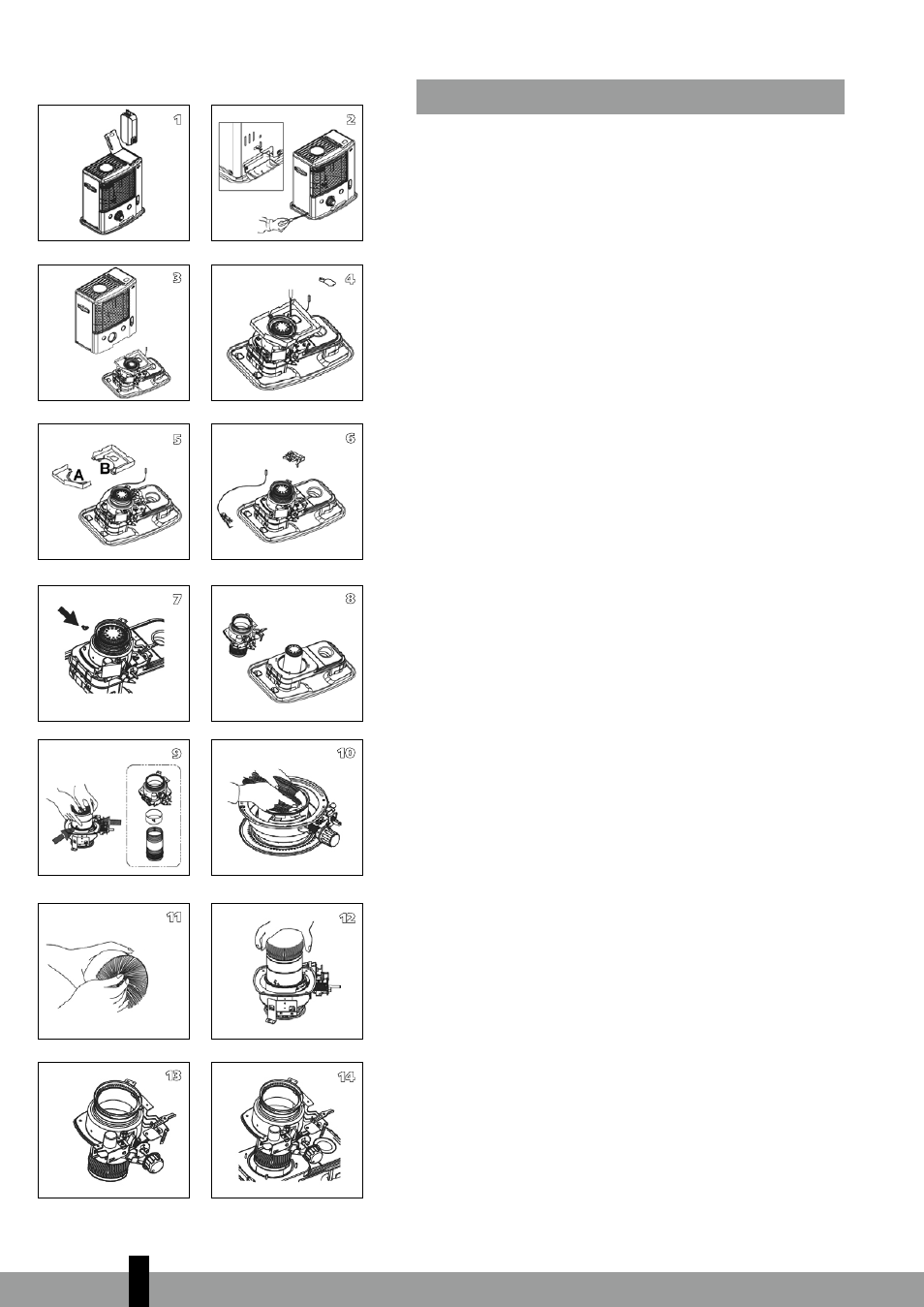

CAMBIAR LA MECHA
L
ANTES DE COMENZAR A CAMBIAR LA MECHA, LA
ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA -
MENTE FRÍA.
1a. Abra la tapa del depósito  y saque el depósito de
gasolina .
1b. Saque las baterías para evitar posibles quemaduras.
1c. Abra la rejilla de la parte frontal y saque la caldera D.
1d. Saque el botón regulador de mecha B tirando de él
hacia delante.
2a. Suelte los 5 tornillos de la carcasa interior de la estufa
girándolos , 1 en la parte trasera, 2 en la derecha y 2 a
la izquierda.
2b. Retire el sensor en la parte trasera de la carcasa interior
.
3. Retire la carcasa interior de la estufa tirando de ella
hacia arriba.
4. Elimine los 2 tornillos de la espiral de encendido K.
5. Quite el protector de viento A/B.
6a. Quite el mecanismo automático de encendido soltando
1 tornillo.
6b. Saque el mecanismo automático de apagado en caso de
caídas soltando los 2 tornillos.
6c. Retire los cuatro conectores (4EA) de la placa de circuito.
7. Suelte las 4 tuercas de mariposa.
8. Retire el regulador de mecha.
9. Pulse en la clavija de la mecha por el interior del
regulador de mecha. Separe la mecha del soporte de
mecha y del regulador de mecha.
10. Coloque la nueva mecha y fíjela metiendo las tres
clavijas hacia arriba por las tres aperturas de alineación
(ver dirección de la flecha en el soporte de mecha).
11. Empuje la nueva mecha sobre los dientes del soporte
para que la mecha esté bien fija, estirada y sin dobleces
en el interior del regulador.
12. Alinee las clavijas con las aperturas de alineación dentro
del regulador de mecha. Empuje cuidadosamente cada
una de las tres clavijas de la mecha, que ahora están
fijas al soporte. Meta las tres clavijas en las ranuras
diagonales del regulador de mecha. Empuje cada una
de las tres clavijas y fíjelas bien en las aberturas.
13. Gire el botón regulador de mecha B y compruebe si la
mecha se desliza suavemente arriba y abajo.
14. Deslice el regulador de mecha hacia abajo por
el conducto de ventilación. Coloque el botón de
regulación de mecha en la parte delantera de la estufa.
15. Vuelva a colocar las 4 tuercas de mariposa pero no las
fije todavía.
