Medal Sports SH1439621 User Manual
Page 8
FIG. 4
FIG. 5
FIG.4

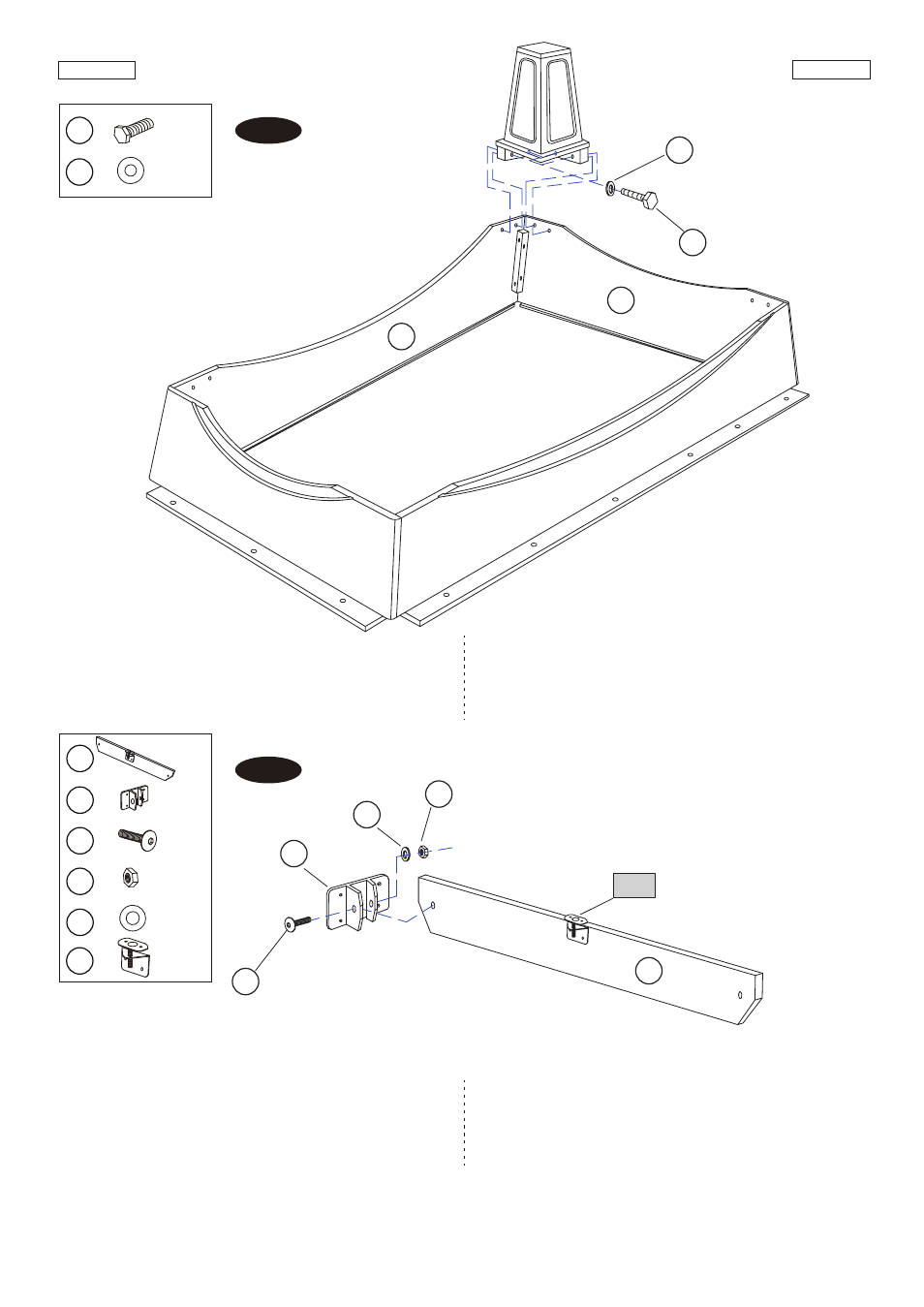

10. Attach the Legs (pre-installed) to the Lower Side and
End Aprons (# 6 & #8) using four Bolts (#15) and four
Washers (#16) per leg.
FIG.4
10. Adjunte las Piernas (pre-instalado) a los Delantales
Final y Lateral Inferior (#6 & #8) usando 4 Cerrojos
(#15) y 4 Arandelas (#16) por Pierna.
www.themdsports.com
1439621
7
(Continúe en la siguiente página.)
(Continued on the next page.)
Español
English
FIG.5
11. Attach the “U” Plastic Brackets (#12) to the Support
Boards (#10) using one Bolt (#17), one Washer (#19)
and one Nut (#18) per “U” Bracket.
FIG.5
11. Adjunte los Corchetes Plástico “U” (#12) a los Tableros
de Soporte (#10) usando 1 Cerrojo (#17), 1 Arandela
(#19) y 1 Tuerca (#18) por Corchete “U”.
