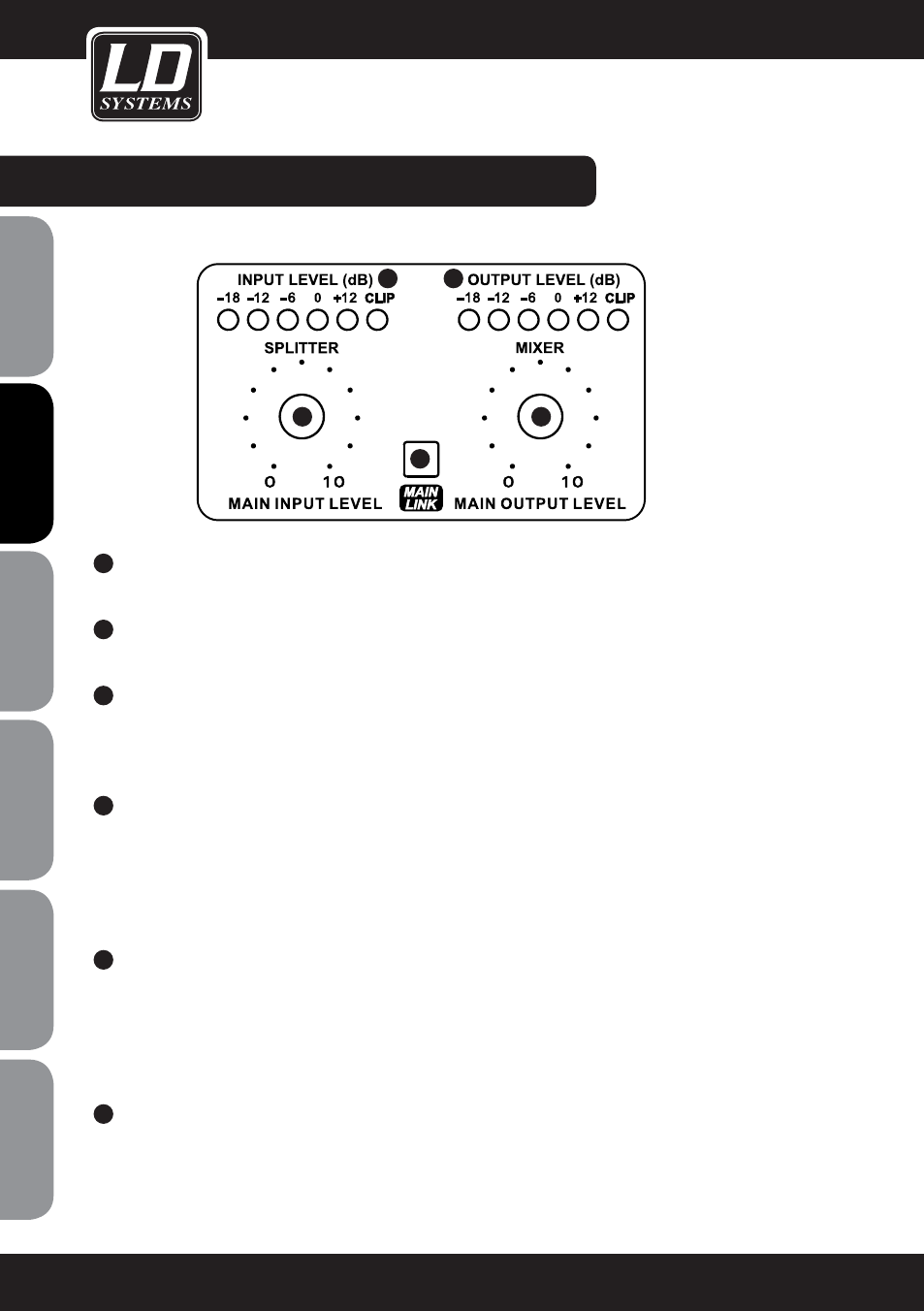

BEDIEN- UND ANZEIGEELEMENTE:
1 SPLITTER / MAIN INPUT LEVEL
Lautstärkeregler für das am Stereoeingang (MAIN IN LEFT/RIGHT) anliegende Signal.
2 MIXER / MAIN OUTPUT LEVEL
Lautstärkeregler für das am Stereoausgang (MAIN OUT LEFT/RIGHT) anliegende Signal.
3 MAIN LINK
Bei heruntergedrücktem MAIN LINK-Schalter wird das am Stereoeingang (MAIN IN LEFT/RIGHT) anliegende
Signal auf den Stereoausgang (MAIN OUT LEFT/RIGHT) gelegt. Es entsteht ein Mix aus Signalen des Stereo-
eingangs und der als Mixer-Kanal geschalteten Kanäle 1 - 6 (Knopf 8 im Kanal heruntergedrückt).
4 INPUT LEVEL
6-Segment LED Pegelanzeige für das am Stereoeingang (MAIN IN LEFT/RIGHT) anliegende Signal. Die rote CLIP-
LED der Pegelanzeige leuchtet auf, sobald der Pegel des am Stereoeingang anliegenden Signals 4 dB unter der
Verzerrungsgrenze liegt. Kurzes Aufleuchten der CLIP-LED bei Pegelspitzen im anliegenden Signal ist dabei unkritisch.
Permanentes Leuchten der CLIP-LED sollte durch Reduzierung der Lautstärke des Zuspielgeräts, bzw. der Lautstärke
am MAIN INPUT LEVEL-Regler vermieden werden.
5 OUTPUT LEVEL
6-Segment LED Pegelanzeige für das am Stereoausgang (MAIN OUT LEFT/RIGHT) anliegende Signal. Die rote
CLIP-LED der Pegelanzeige leuchtet auf, sobald der Stereoausgang an der Verzerrungsgrenze betrieben wird.
Kurzes Aufleuchten der CLIP-LED bei Pegelspitzen im anliegenden Signal ist dabei unkritisch. Permanentes
Leuchten der CLIP-LED sollte durch Reduzierung der Lautstärke des Zuspielgeräts, der Kanäle 1 - 6, bzw. der
Lautstärke am MAIN INPUT LEVEL-Regler vermieden werden.
6 LEVEL CH1 - CH6
Kanal in Betriebsart SPLITTER: Lautstärkeregler für die am Stereoeingang anliegende Signale. Die Signale sind auf
den individuellen Ausgang des jeweiligen Kanals geschaltet (OUTPUT CHANNEL 1 - 6). Die Signallautstärke ist auch
abhängig vom Lautstärkeregler MAIN INPUT LEVEL.
Kanal in Betriebsart MIXER: Lautstärkeregler für das am individuellen Eingang Kanal 1 - 6 anliegende Signal. Das
Signal ist auf den Stereoausgang geschaltet (MAIN OUT LEFT/RIGHT).
