www.themdsports.com 1353602
5
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
INSTRUCCIONES DE ENSAMBLAJE ASSEMBLY INSTRUCTIONS:
1. Find a clean, level place to begin the assembly of
your Multi Game.
2. Remove all the parts from the box and verify that you
have all of the listed parts as shown on the parts list
page. Carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your
work surface.

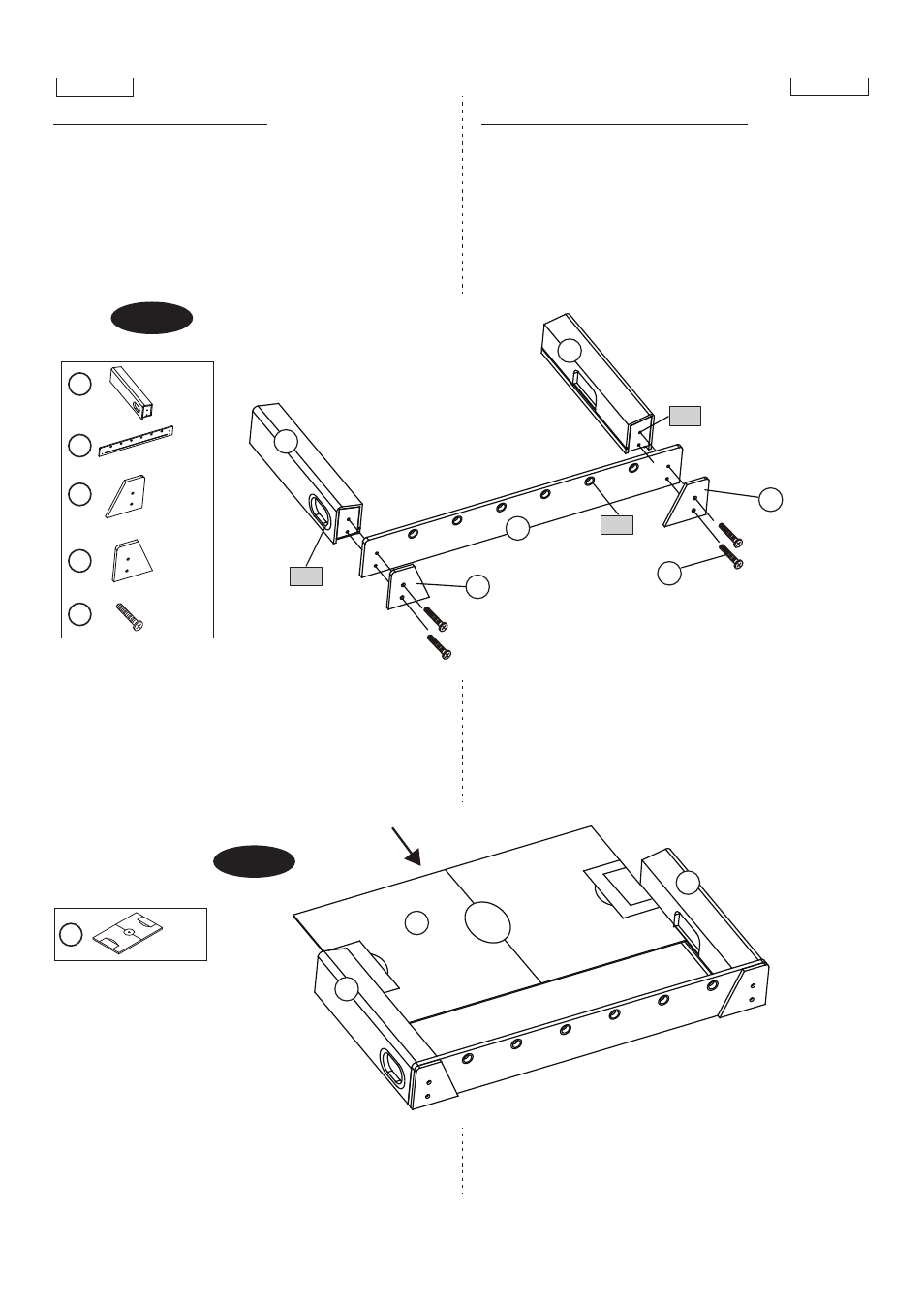

FIG.1
3. Attach one Soccer Side Apron (#3), one Left Decorative
Board(#4) and one Right Decorative Board (#5) to the
Soccer End Aprons (#2) using four Bolts (#10) as
shown in Fig.1. Note: Do not tighten the Bolts at this
time.
FIG. 1
2
3
5
4
2
A1
A2
A7 10
1. Encuentre un lugar limpio, plano para comenzar el
montaje de su Multi Juego.
2. Quite todas las partes desde la caja y verifique que
están todas las partes catalogadas como mostrado en
la página de lista de partes. Con cuidado el corte o el
rasgón de las cuatro rincones de la caja de modo que
el inferior de la caja pueda ser usado como su superfi-
cie de trabajo.
FIG.1
3. Adjunte el Delantal Lateral de Fútbol (#3), una Tabla
Decorativa Izquierda (#4) y una Tabla Decorativa
Derecha (#5) al Delantal Final de Fútbol (#2) usando
cuatro Cerrojos (#10) como mostrado en la Fig.1.
Nota: No apriete los Cerrojos todavía.
FIG.2
4. Deslice el Campo de Juego de Fútbol (#6) a las
muescas del Delantal final de Fútbol (#2).
FIG. 2
FIG.2
4. Slide the Soccer Playfield (#6) into the grooves of the
Soccer End Aprons (#2).
6
2
2
X 1 6
X 1
X 1
X 1
X 2
X 4
2
3
4
5
10
