Branchement de la sécheuse à l’aide d’un raccordement à 4 fils
(doit être utilisé pour l’installation dans une maison mobile)
Remarque : depuis le 1 er janvier 1996, le National Electrical Code exige que les nouvelles
constructions utilisent un raccordement à 4 fils pour le branchement d’une sécheuse
électrique. Un cordon à 4 fils doit également être utilisé dans les endroits où les codes
locaux ne permettent pas la mise à la terre de l’appareil à l’aide du conducteur neutre.
Un raccordement à 3 fils ne doit PAS être utilisé dans les nouvelles constructions.

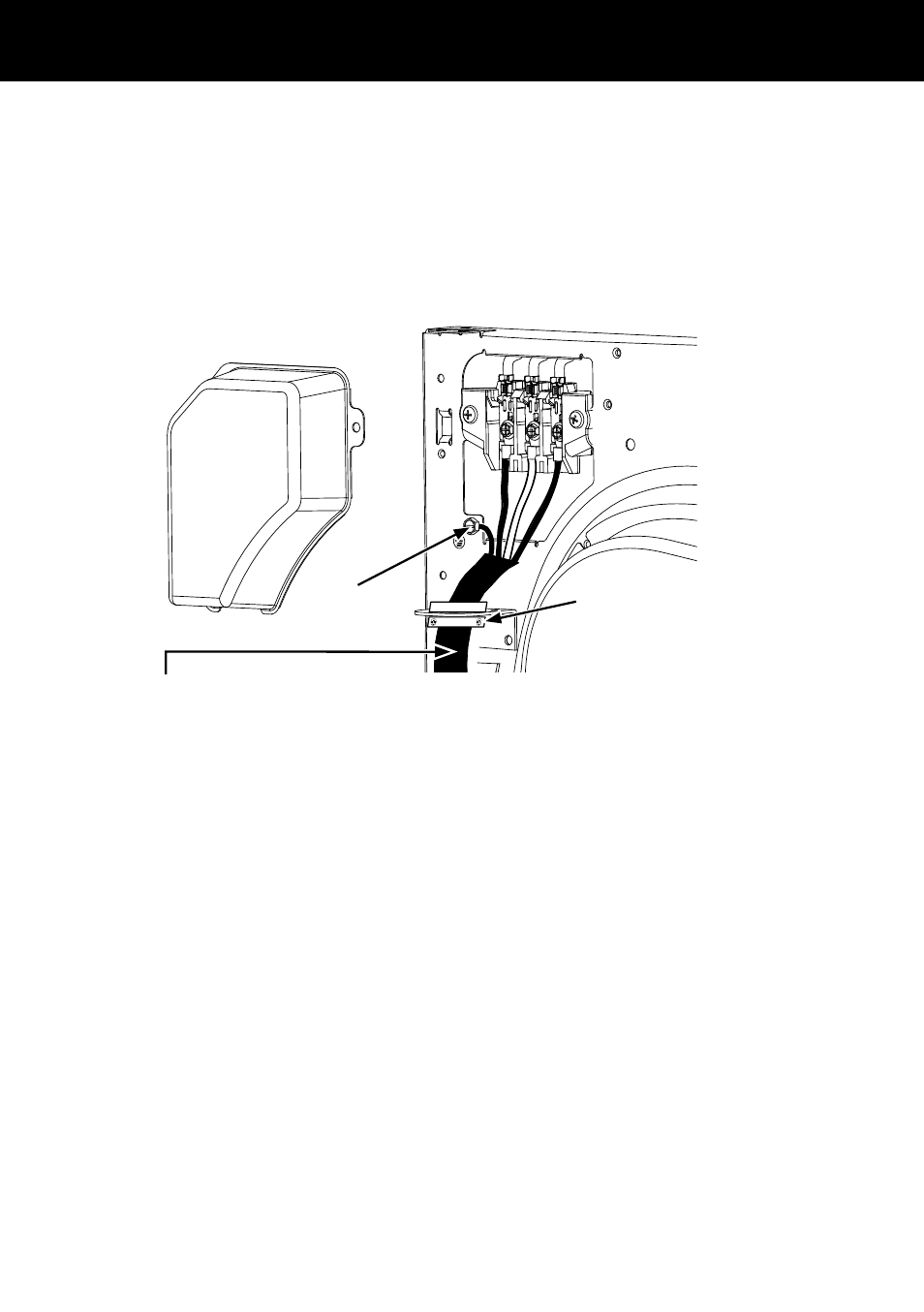

L1 N L2
Couvercle
Fil vert du cordon
d’alimentation
Serre-câble de
3/4 po et support
4 conducteurs en cuivre de calibre 10 AWG minimum ou ensemble de cordon d’alimentation
de 120/240 V, 30 A marqué pour l’utilisation avec des sécheuses et fourni avec des bornes à
boucle fermée ou embrochables avec extrémités tournées vers le haut (non fournies)
1 Coupez le courant au(x) disjoncteur(s) (30 ampères) ou retirez le fusible de la sécheuse
dans le coffret électrique.
2 Assurez-vous de débrancher le cordon d’alimentation de la sécheuse de la prise de courant.
3 Retirez le couvercle de cordon d’alimentation situé dans le haut, à l’arrière.
4 Retirez la vis verte de mise à la terre et conservez-la pour l’utiliser à l’Étape 7 .
Retirez la vis centrale (marquée N) dans le bloc de jonction. Retirez la bande de mise
à la terre et mettez-la au rebut.
5 Installez un serre-câble de 3/4 po approuvé UL à l’ouverture d’admission du cordon
d’alimentation. Faites passer le cordon d’alimentation dans le serre-câble et le support.
6 Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 conducteurs sous charge aux vis externes (marquées L1 et L2)
du bloc de jonction.
B. Connectez le conducteur neutre (blanc) à la vis centrale (marquée N) du bloc
de jonction.
7 Fixez le fil de mise à la terre du cordon d’alimentation avec la vis verte de mise à la terre
(ouverture au-dessus du support de serre-câble). Serrez solidement toutes les vis (3)
du bloc de jonction.
8 Fixez correctement le cordon d’alimentation au serre-câble et au support.
9 Réinstallez le couvercle.
IMPORTANT!
Ne laissez jamais le bloc de jonction sans couvercle.
