Español 15

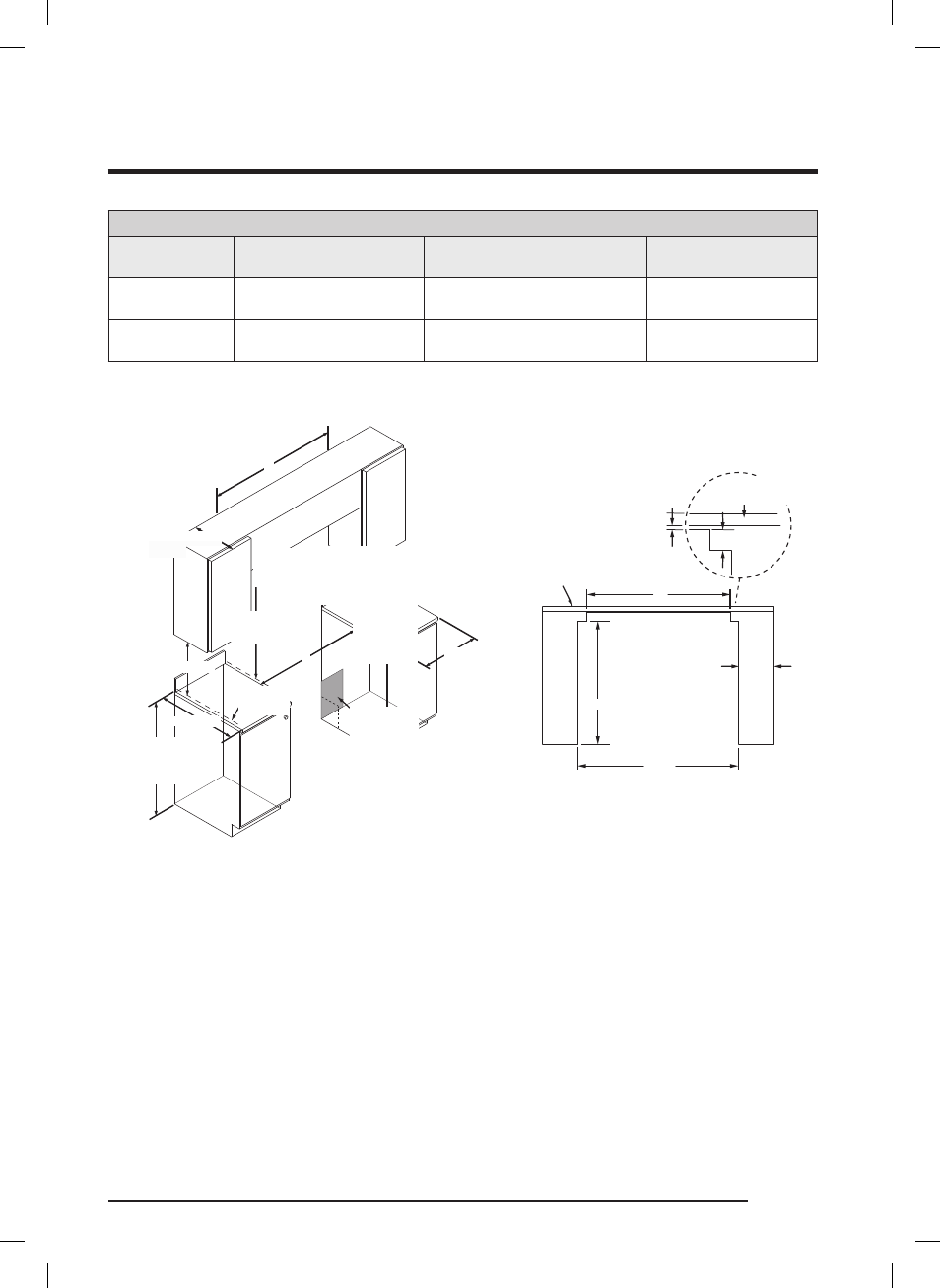

DIMENSIONES DE CIERRE
Modelo de la
estufa
A B C
DOP36C86D**
42" (106,7 cm)*;
36" (91,4 cm)**
36" (91,4 cm)**;
36 1/8" (91,7 cm)***
33 1/2" (84,8 cm)
DOP48C86D**
54" (137,2 cm)*;
48" (121,9 cm)**
48" (121,9 cm)**;
48 1/8" (122,2 cm)***
43 1/2" (110,5 cm)
* Recomendado, ** Mínimo, *** Máximo
13" (33,0 cm) máx. 5
Se recomienda una superficie
no combustible a lo largo de
la pared trasera
Parte
superior
de la
mesada
terminada
10" (25,4 cm)
mín. a
paredes
laterales
combustibles
por encima
de la estufa
(ambos lados)
Cierre estándar con
campana de estufa
Cierre con salida de aire descendente
opcional (vista desde arriba)
10" (25,4 cm) mín.
a paredes laterales
combustibles por
encima de la estufa
(ambos lados)
Nota 2
Protector contra
salpicaduras
3" (7,6 cm)
C
B
Pared posterior no
combustible (recomendada)
3/8" (1,0 cm) mín.
saliente de mesada plana
Ubicación
sugerida de
servicios 3 37 1/2"
(95,3 cm)
máx.
18" (45,7 cm) 4.5
Nota 2
Nivel de
la rejilla
30" (76,2 cm)
máx. 1
B
A
1. Vertical desde el nivel de la rejilla de la estufa hasta la superficie superior combustible; si instala una
campana de techo, consulte las especificaciones de la campana para conocer las distancias mínimas
requeridas.
2. La profundidad del gabinete o mesada queda a discreción del cliente, pero la cara del gabinete no debe
sobresalir de la parte trasera del panel frontal. (Consulte la sección Dimensiones del producto,
pág. 14 )
3. Consulte los códigos locales para conocer los requisitos exactos de la ubicación.
4. Vertical desde el nivel de la rejilla hasta la superficie combustible.
5. No se aplica a gabinetes con una distancia horizontal superior a 10" (25,4 cm) desde el borde de la estufa.
