JennAir Euro-Style Series 30 Inch Double Combination Smart Electric Wall Oven Installation Instructions - Manual (Page 22)

22

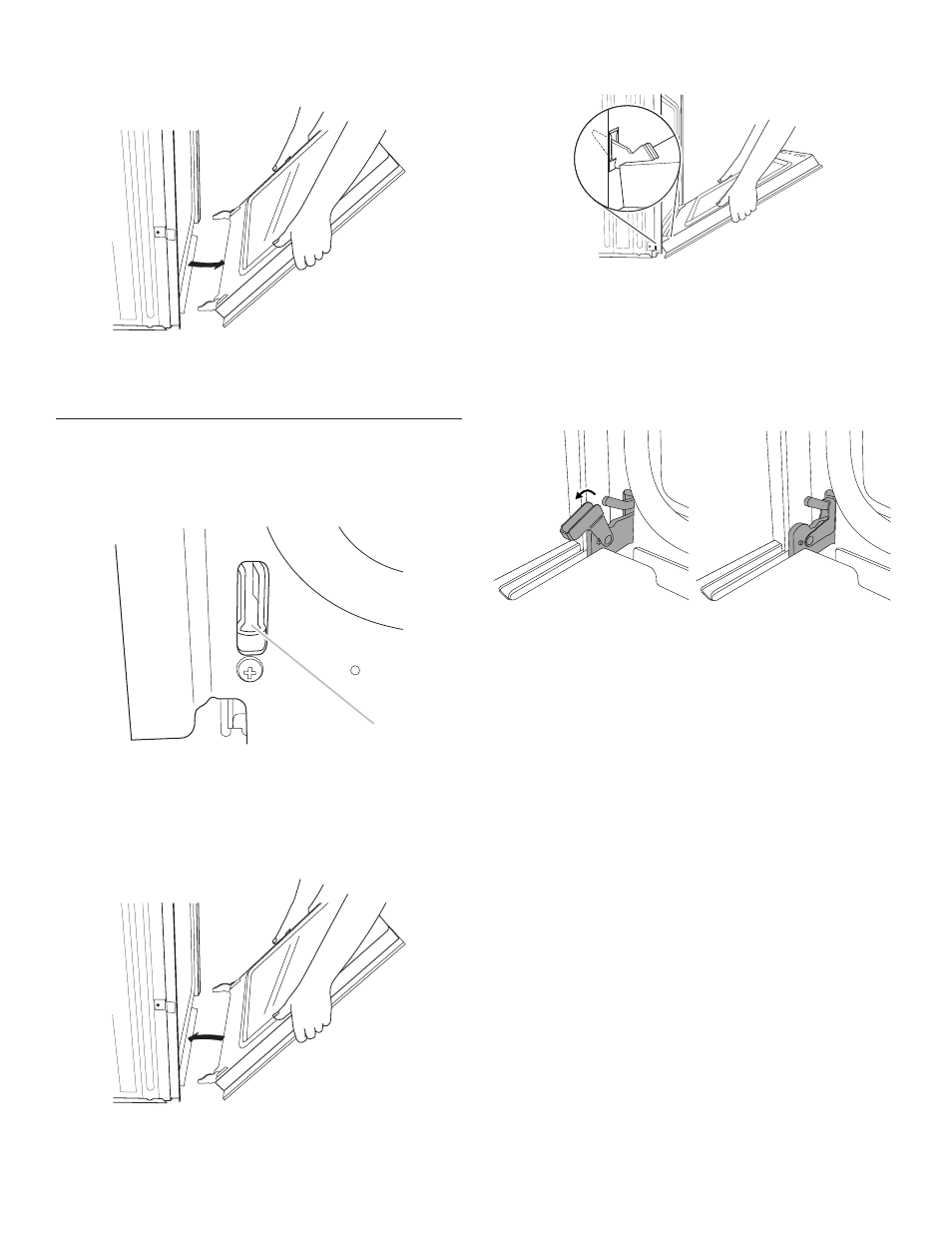

6. Tirer la porte du four vers soi et enlever la porte. Si
nécessaire, basculer doucement la port d’un côté
et de l’autre en la tirant.
7. Conserver la/les porte(s) du four à part sur la surface de
travail couverte en faisant reposer la porte sur sa poignée.
8. Pour continuer l’installation du four, aller à la section
“Positionnement des pieds du four”.
Réinstallation la porte(s) du four
1. Saisir les bords latéraux de la porte par le milieu avec
les deux mains. Se placer face à la cavité du four.
2. Repérer les encoches situées de chaque côté de la cavité
du four pour les loquets de charnière de la porte.
3. Saisir les bords de la porte du four avec les deux mains.
Avec un angle de 45°, insérer les charnières en même temps
et pousser la porte du four dans les fentes de la cavité du
four pour la réinstaller. Si nécessaire, basculer doucement
la porte d’un côté et de l’autre en la poussant.
4. S’assurer que les encoches de charnière de la porte
sont engagées au fond des fentes de la cavité du four.
IMPORTANT : Ne par fermer la porte à cette étape
pour ne pas endommager les loquets de la porte.
5. Abaisser la porte du four jusqu’à ce qu’elle soit
complètement ouverte. Si la porte du four ne s’ouvre
pas complètement à un angle de 90 degrés, répéter
les étapes 1 à 3.
6. Identifier les loquets de charnière de la porte du four dans
les angles de la porte; faire pivoter les loquets de charnière
vers la cavité du four jusqu’à la position de verrouillage.
Position
déverrouillée
Position
verrouillée
7. Après que les charnières de la porte ont été verrouillées,
fermer doucement la porte. La fermeture de la porte ne
doit pas être forcée.
8. Une fois les charnières correctement installées et la porte
fermée, il doit y avoir un espace égal entre la porte et le
tableau de commande. Si l’un des côtés de la porte du
four est plus bas que l’autre, la charnière de ce côté-ci
n’est pas correctement installée.
Voir “Dépose la porte du four” et “Réinstallation de la
porte du four.”
A
A. Encoche située dans la cavité du four
pour le loquet de charnière de la porte
