40

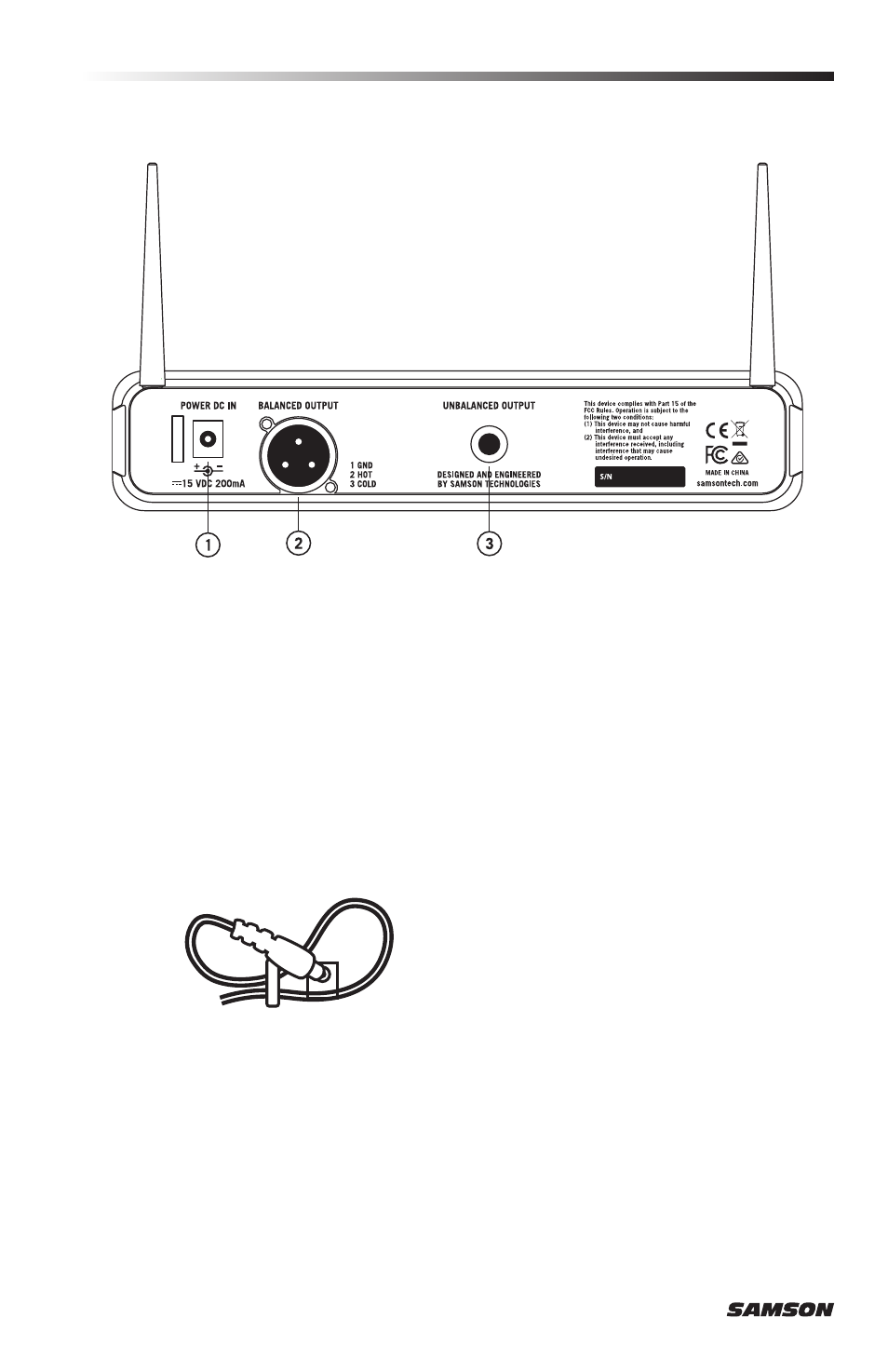

Funktionen des CR88x Empfängers auf der Rückseite
1. DC-Eingang - Schließen Sie hier das mitgelieferte Netzteil an und verwenden Sie die
Zugentlastung wie in der Abbildung unten dargestellt. WARNHINWEIS: Ersetzen Sie kein
anderes Netzteil. Andernfalls kann der CR88x schwer beschädigt werden und die Garantie
wird ungültig.
2. BALANCED OUTPUT - Diese elektronisch symmetrische niederohmige (600 Ohm) XLR-
Buchse dient dem Anschluss des CR88x an professionelle (+4 dBu) Audiogeräte. Die
Stiftverdrahtung ist wie folgt: Stift 1 Masse, Stift 2 hoch (heiß) und Pin 3 niedrig (kalt).
3. UNBALANCED OUTPUT - Diese unsymmetrische hochohmige (5 kOhm) Klinkenbuchse
(6,3 mm; 1/4") dient dem Anschluss des CR88x an Konsumer-Audiogeräte (-10 dBV). Die
Verdrahtung ist wie folgt: Spitze heiß, Hülse Masse.
Verwenden der Zugentlastung: Nehmen
Sie eine Kabelschlaufe und führen Sie sie
durch die Zugentlastung. Führen Sie dann
den Adapterstecker durch die Schlaufe,
um einen Knoten zu machen.
