Montaje de pared estándar – Gladiator GAWG28FDYG Full-Door Wall GearBox User Manual
Page 10
10

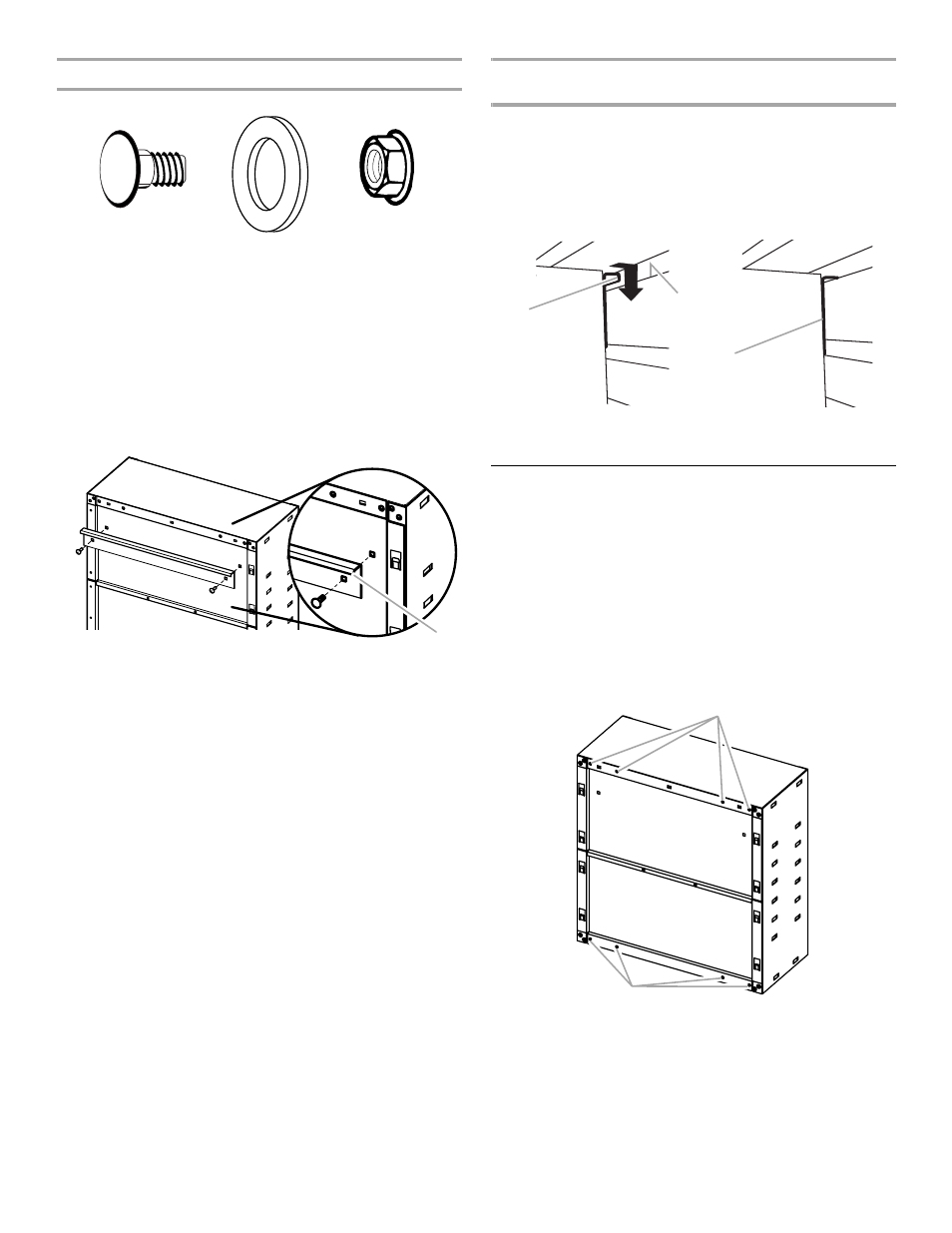

Fije el soporte de montaje
1.
Con los rebordes del soporte de montaje (P9) apuntando hacia
abajo, alinee los dos orificios del soporte con los dos orificios del
panel superior posterior (P4).
2.
Trabajando desde la parte posterior, inserte un perno de
carruaje (F7) a través del soporte y de la parte superior del panel
posterior (P4).
3.
Trabajando desde el interior del armario, ajuste cada perno con
una arandela (F8) y una tuerca de reborde (F2). Ajuste
firmemente los pernos.
4.
Cierre las puertas del armario.
Instalación sobre los paneles GearWall
®
o
los canales GearTrack
®
1.
Determine la ubicación para el montaje del armario en los
paneles GearWall
®
o en los canales GearTrack
®
.
2.
Con la ayuda de dos o más personas, acople el soporte de
montaje en la ranura de la pared levantando y empujando hacia
la pared y bajando el borde de montaje dentro de la ranura.
3.
Inspeccione el armario de ambos lados para asegurarse de que
el soporte de montaje de pared esté acoplado completamente
en la ranura, como se muestra.
Montaje de pared estándar
Piezas y herramientas necesarias: Llave de
¹⁄₂", tirafondos de ⁵⁄₁₆" x
1
¹⁄₂" (4), arandelas planas de ⁵⁄₁₆" (4)
IMPORTANTE: Los orificios redondos que están en los paneles
posteriores superior e inferior del armario están espaciados para
montar el armario de pared a los pies derechos de la pared de su
garage.
1.
Ubique los pies derechos de madera en la pared de su garage.
Alinee dos orificios de arriba y dos orificios de abajo con los pies
derechos de madera y marque la ubicación de los orificios.
2.
Mientras dos o más personas sostienen el armario contra la
pared, sujete el armario de pared a la pared del garage usando
arandelas planas de
⁵⁄₁₆" y tirafondos de ⁵⁄₁₆" x 1¹⁄₂" (no provistos).
3.
Apriete los tornillos completamente con una llave de
¹⁄₂".
F7
F8
F2
F7 Perno de carruaje (2)
F8 Arandela (2)
F2 Tuerca de reborde
de
⁵⁄₁₆" (2)
A. Borde del soporte apuntando hacia abajo
P4
P5
P1
P9
P9
A
P2
P1
P4
P2
A. Borde del soporte
B. Ranura
C. Soporte de montaje
acoplado completamente
A. Orificios para el montaje en la pared estándar
A
B
C
P2
P4
P5
P1
A
A
