Schnellstart
Wir empfehlen Ihnen, dieses Handbuch durchzulesen und
es dann als Referenz zu verwenden. Wenn Sie zum ersten
Mal ein System installieren, sollten Sie den Abschnitt
“Installationsplan entwickeln” auf Seite 6 lesen, bevor Sie
Ihren S zone verkabeln. Wenn Sie Profi-Installateur sind,
können Sie diesen Abschnitt wahrscheinlich übersprin-
gen. Wenn Sie möglichst rasch Signale über die Ein- und
Ausgänge schicken möchten, können Sie nach dem fol-
genden Schnellstart-Beispiel vorgehen.

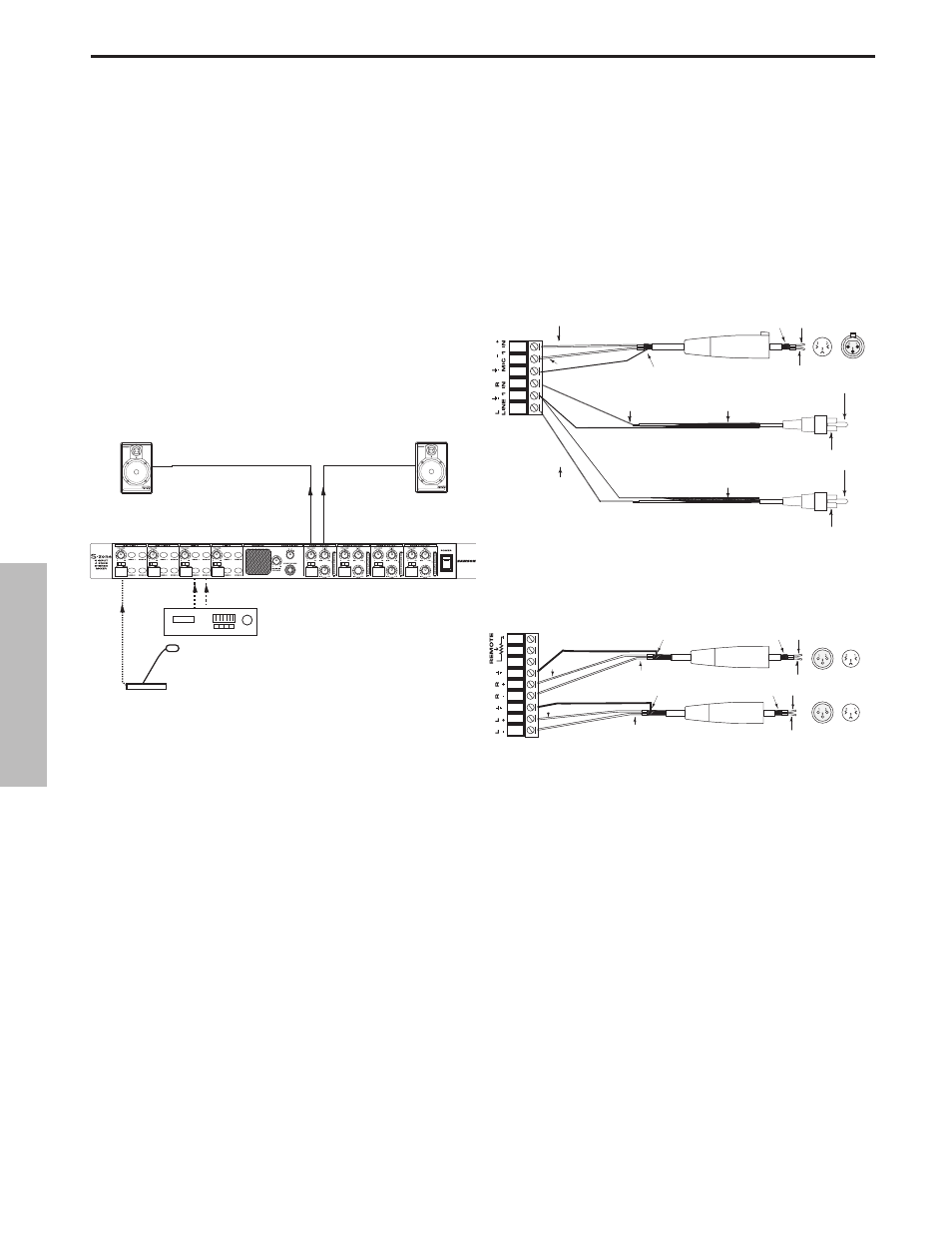

Der S zone lässt sich einfach und innerhalb weniger Minu-
ten einrichten. Der folgende Abschnitt beschreibt die
Einrichtung und den Betrieb einer einfachen Installation,
bestehend aus S zone, einem CD-Player und einem
Paging-Mikrofon.
In diesem Setup-Beispiel ist ein Paging-Mikrofon an den
CHANNEL 1-Eingang und ein CD-Player an den CHANNEL
3-Eingang des S zone angeschlossen. ZONE OUTPUT 1 des
S zone ist mit einem Paar Aktivboxen (mit eigenem Amp)
verbunden. Bei der Verwendung von Passivboxen sollte der
ZONE OUTPUT des S zone mit dem Eingang einer Endstufe
verbunden werden.
• Entfernen Sie das gesamte Verpackungsmaterial
(heben Sie es für eine eventuelle spätere Wartung auf)
und entscheiden Sie, wo das Gerät physisch aufgestellt
werden soll — es kann freistehend betrieben oder in
ein standard 19” Rack eingebaut werden (in dem es
nur 1 HE belegt).
• Alle Eingabegeräte (z. B. CD-, DVD-, MP3- & TAPE-
Player) und Verstärker Ihres Audiosystems müssen aus-
geschaltet sein.
• Drehen Sie die Pegelregler Ihrer Aktivboxen ganz
zurück. Bei der Verwendung von Passivboxen mit sepa-
rater Endstufe müssen die Pegelregler der Endstufe
ganz zurückgedreht sein.
S zone einrichten
• Drehen Sie auf der Vorderseite des S zone alle
VOLUME-Drehregler auf “OFF” zurück.
• Stellen Sie alle LOW und HIGH EQ-Drehregler des
ZONE OUTPUTs auf die lineare (“0”), mittig einrastende
Position ein.
• Stellen Sie dann die S zone Eingangsverbindungen
über die rückseitigen Euroblock-Anschlüsse her.
• Stellen Sie dann die S zone Ausgangsverbindungen
über die rückseitigen Euroblock-Anschlüsse her.
• Verbinden Sie das mitgelieferte Netzkabel mit dem
Netzanschluss des S zone und einer standard Netz-
steckdose.
• Drücken Sie den vorderseitigen Power-Schalter, um
den S zone einzuschalten.
• Schalten Sie zuerst Ihren CD-Player und dann Ihre
Aktivboxen oder Endstufe ein.
• Drücken Sie beim Line 3-Eingangskanal die Zone 1-
Taste.
• Speisen Sie ein Eingangssignal des CD-Players in den
S zone ein und drehen Sie den vorderseitigen LINE 3
Volume-Regler langsam auf “0” hoch.
• Drehen Sie bei anliegendem Eingangssignal den
vorderseitigen ZONE OUTPUT 1-Regler langsam auf
“0”. (Wenn Sie Signale von einem CD-Player senden,
fahren Sie die Ausgangsanzeigen des Mischers auf
ungefähr 0 VU hoch).
